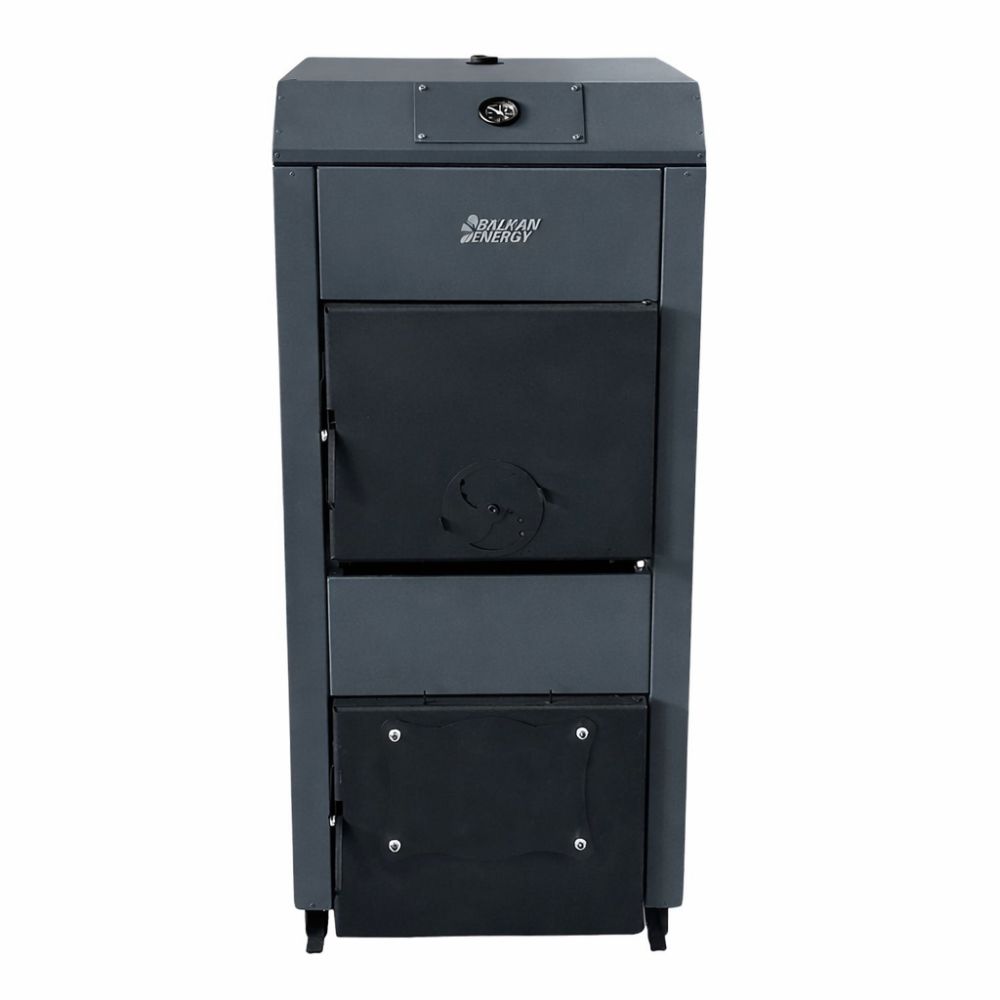

Caldaia a Legna Balkan Energy 30, 30kW

Caldaia in acciaio con circolazione dell'aria controllata da un regolatore termostatico. La gamma delle caldaie  Classic Balkan Energy variano in potenza nominale da 30 a 110 kW, soddisfacendo i requisiti per il riscaldamento di ambienti medi e grandi.

Caratteristiche

Costruzione

- Il corpo della caldaia è realizzato in acciaio di alta qualità con uno spessore di 5 mm.
- Presenta una camera di combustione ad ampia superficie di scambio termico e bassa resistenza per una spinta più efficiente.

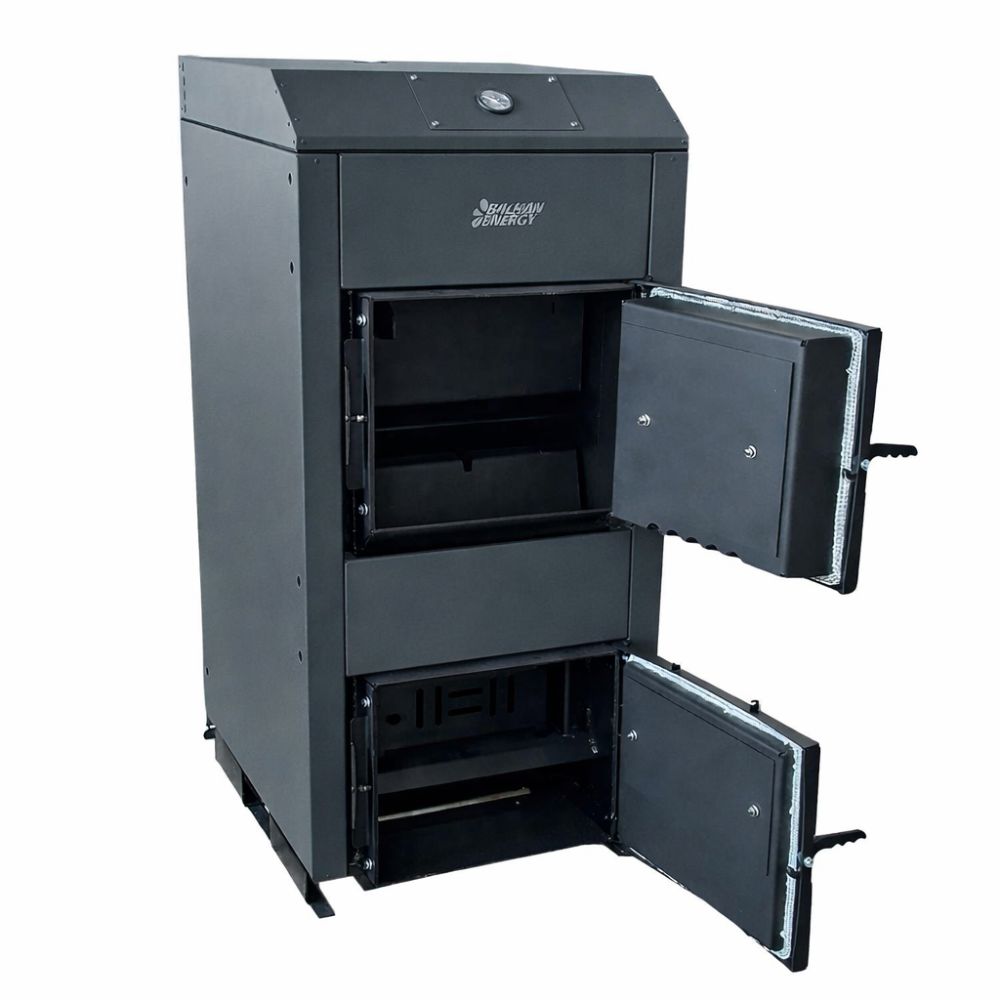

- L'ampio sportello facilita il caricamento della caldaia con ceppi di grandi dimensioni e la pulizia della stessa.

Efficienza

- La camera di combustione è nervata ed i gas di combustione nella camera descrivono un percorso a tre vie, che aiuta a massimizzare lo scambio termico.
- Il percorso tre vie comprende tubi con turbolatori per regolare la velocità dei gas di scarico e ottimizzare l'efficienza. I tubi sono di grande diametro per ottenere un controllo efficace del flusso dei gas di scarico.
- La camera di combustione è completamente circondata dal serpentino d’acqua per migliorare l'efficienza dello scambio termico.
- La caldaia è isolata esternamente con lana di roccia ceramica densa progettata per resistere alle alte temperature.
- Questa serie ha un regolatore di tiraggio termostatico incluso nel set, che apre o chiude una valvola sulla porta inferiore della caldaia, a seconda della quantità di aria richiesta per un processo di combustione ottimale.
- La porta inferiore ha un'apertura di fabbrica per un bruciatore a pellet.

Caratteristiche di sicurezza

Per garantire un funzionamento affidabile e sicuro della caldaia, sono installati numerosi elementi per garantirlo:

• STB - termostato che interrompe l'alimentazione elettrica in caso di surriscaldamento;
• Valvola di sicurezza a 3 bar, inclusa nel set;
• Scambiatore di calore di sicurezza: in caso di surriscaldamento, lo attraversa acqua fredda, che abbassa la temperatura della caldaia. La caldaia deve essere collegata alla rete idrica tramite valvola termostatica (non compresa nel kit);

La caldaia è conforme alla norma EN 303-5 e dispone di certificato CE.

Dispositivo caldaia

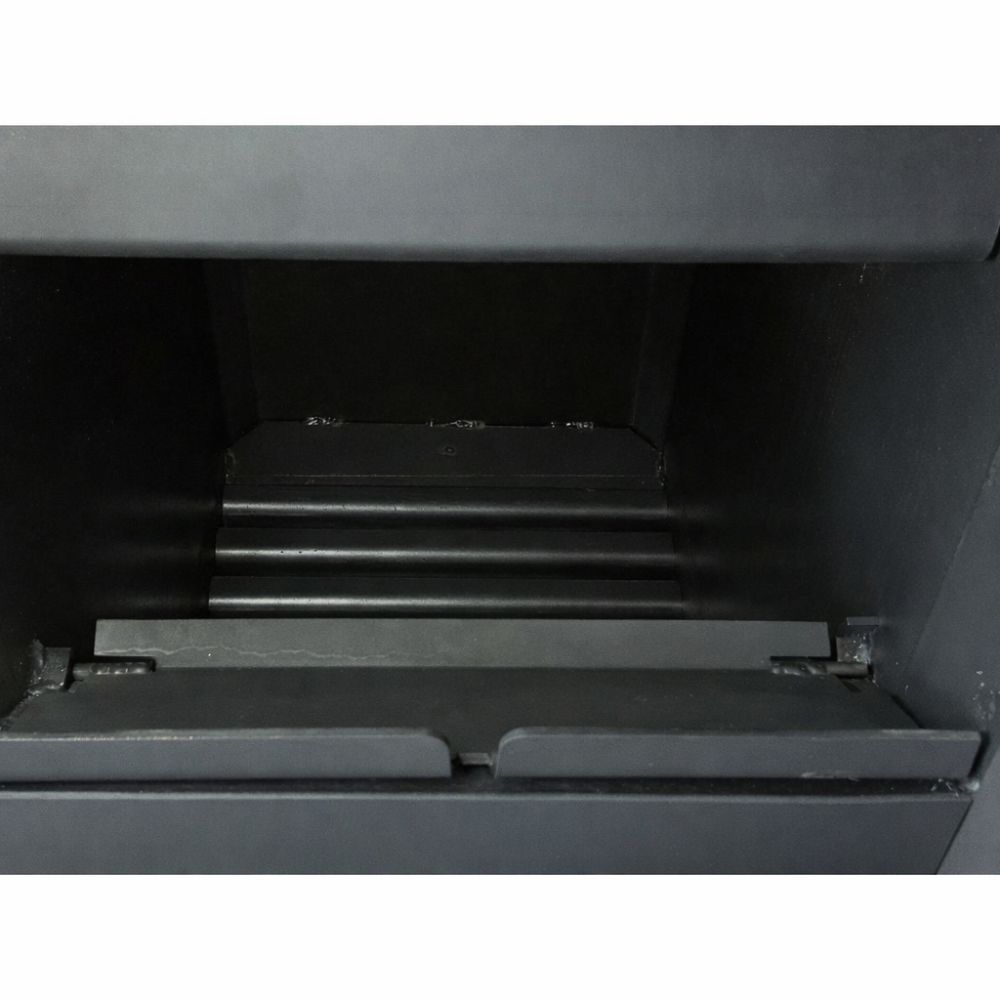

1 - Camera di combustione
2 - Sportello di rifornimento carburante
3 - Sportello pulizia cenere
4 - Ventilatore di pressione (per caldaie tipo BW-А)
5 - Controllore zPID ST-81 (per caldaie tipo BW-A)

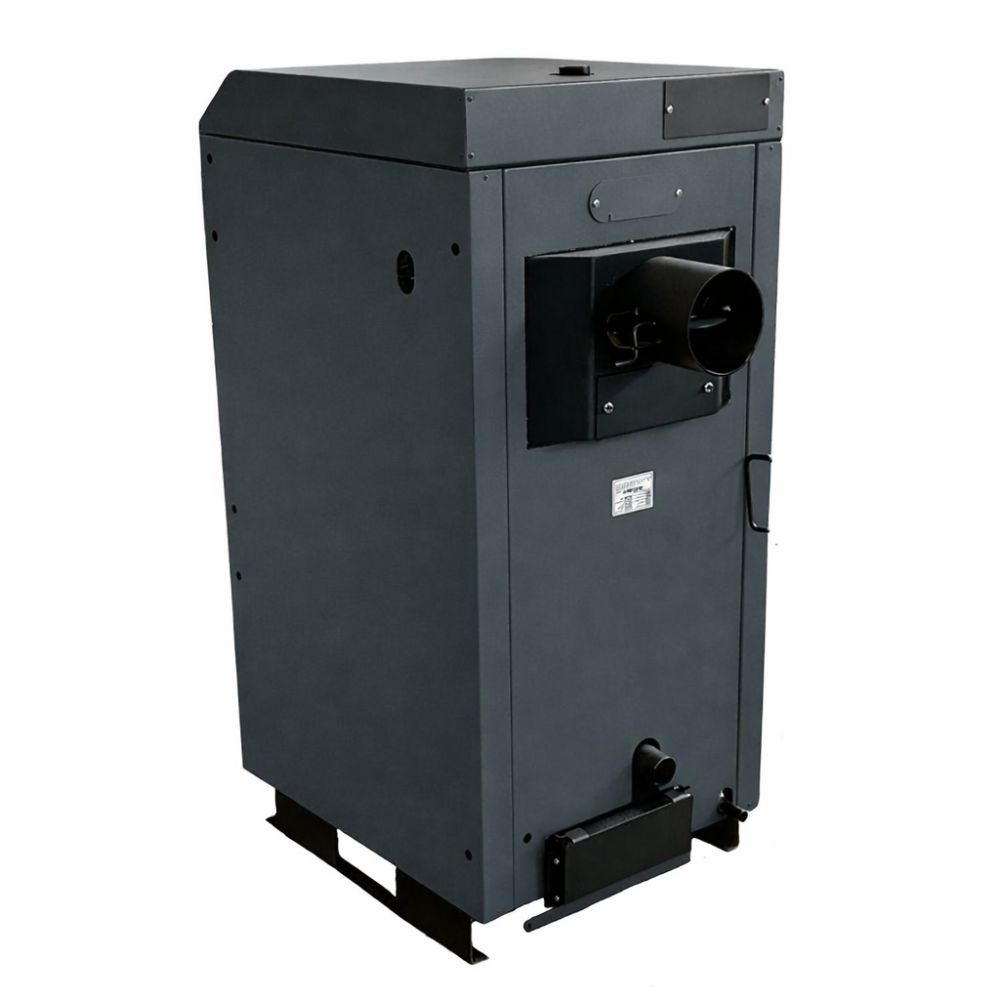

6 – Canna fumaria

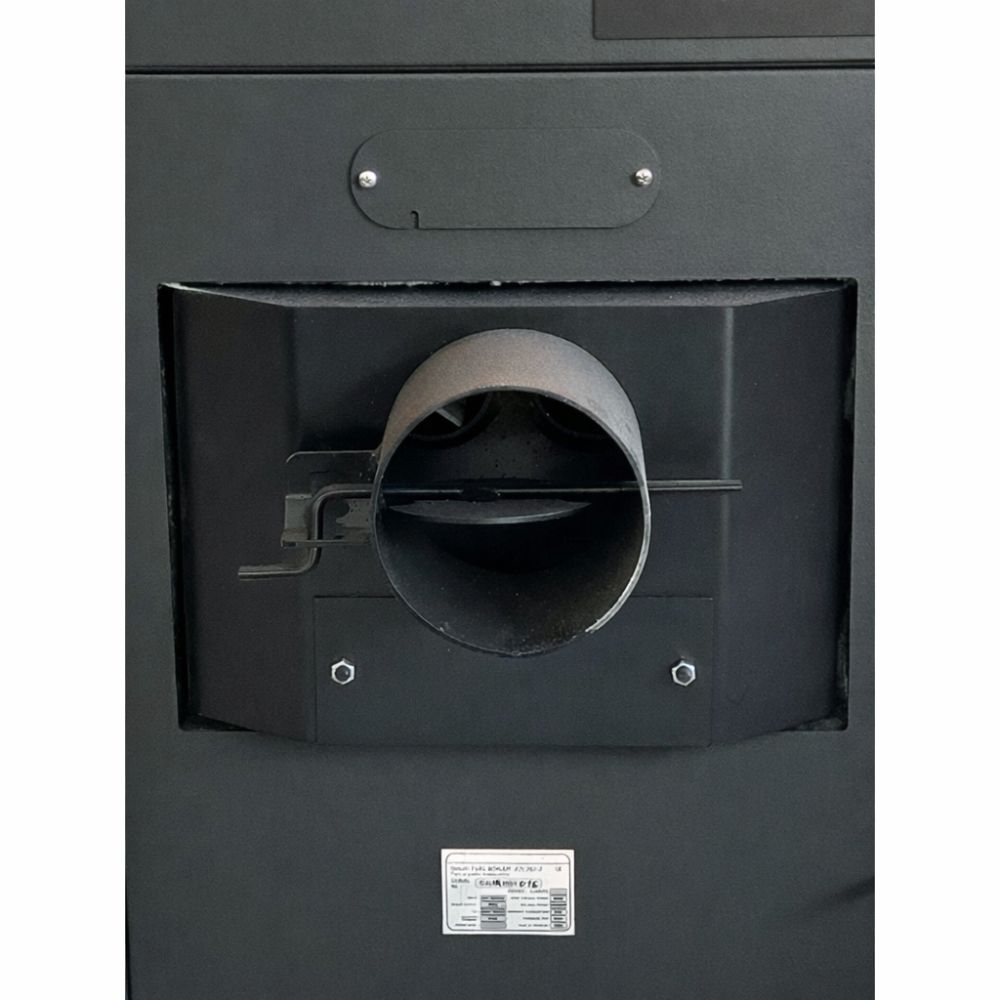

7 - Valvola per la regolazione del tiraggio della canna fumaria
8 - Foro di ispezione per la pulizia della canna fumaria
9 - Termometro a sonda (per caldaie tipo BW-C)
10 - Bobina di emergenza
11 - Valvola per aria secondaria
12 - Valvola alimentazione aria (per caldaie tipo BW-C)
13 - Regolatore meccanico di temperatura (per caldaie tipo BW-C)
14 - Copri presa cavo
15 - Sportello di ispezione sensori
16 - G 1½“raccordo ingresso acqua
17 - G 1½“raccordo uscita acqua
18 - G ½“ attacco per il riempimento e lo scarico della caldaia
19 - Copriforo per fissaggio bruciatore
20 - Sportello di sicurezza per la cenere
21 - Sportello per la messa in sicurezza del fumo
22 - Porta di sicurezza superiore
23 - Portacenere
24 - Distributore d'aria
25 - Fusibile
26 - Termostato sicurezza caldaia – STB


Schemi esemplificativi per il collegamento di una caldaia ad alcuni tipi di impianti di riscaldamento
