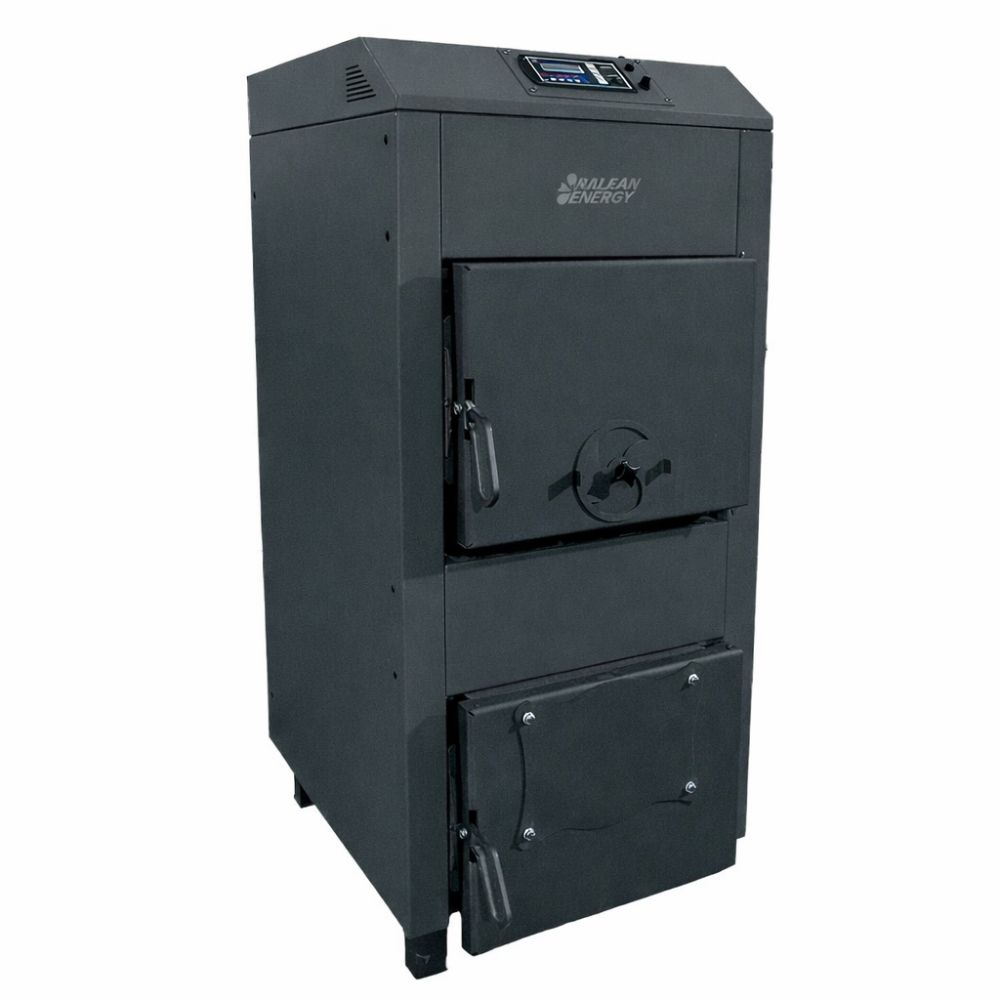

Caldaia a Legna Balkan Energy P40, 40kW

Caldaia a combustibile solido in acciaio con regolatore intelligente ed elettroventilatore per alimentazione d'aria forzata e regolabile. La serie di caldaie a combustibile solido BalkanEnergy P copre una gamma da 30 a 100 kW, soddisfacendo le esigenze di riscaldamento di locali di medie e grandi dimensioni. Progettate per la combustione di combustibili solidi, queste caldaie offrono anche la possibilità di installare un bruciatore a pellet.

Caratteristiche

Costruzione

- Il corpo della caldaia è realizzato in acciaio di alta qualità con uno spessore di 5 mm.

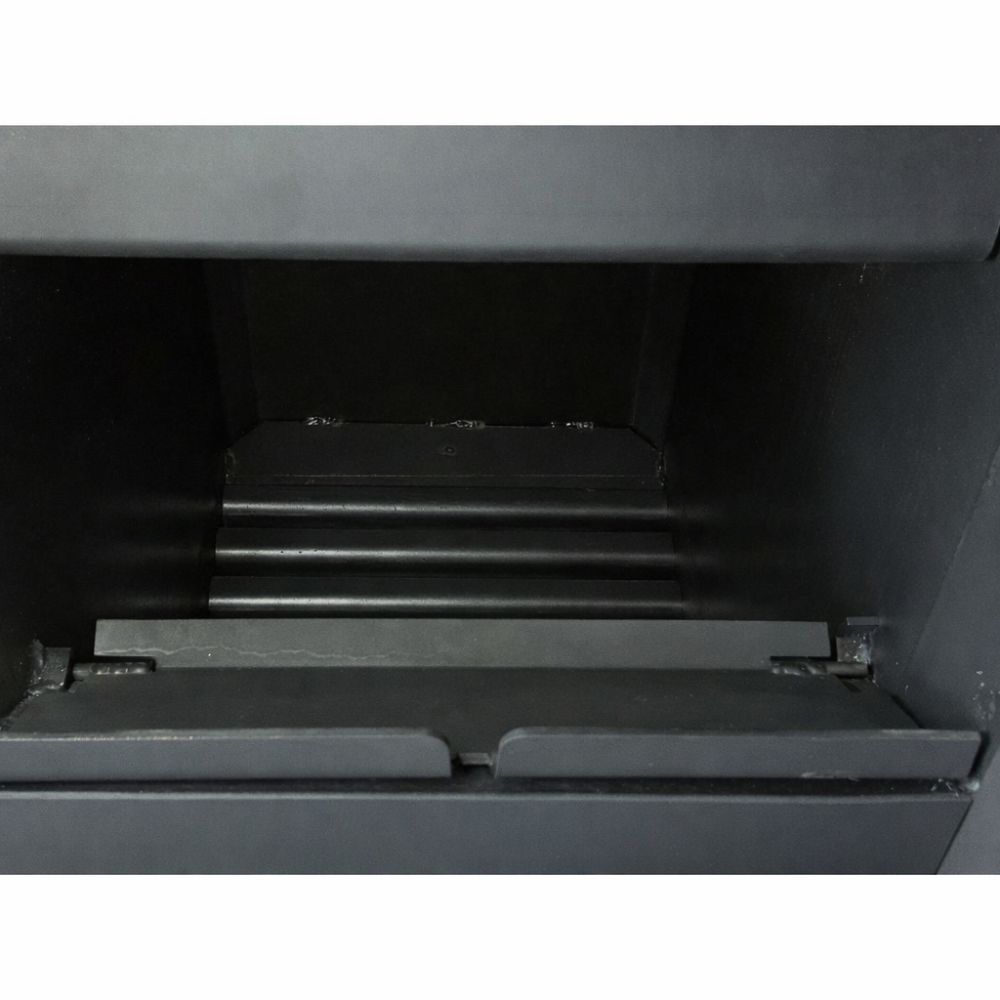

- Presenta una camera di combustione ad ampia superficie di scambio termico e bassa resistenza per una spinta più efficiente.

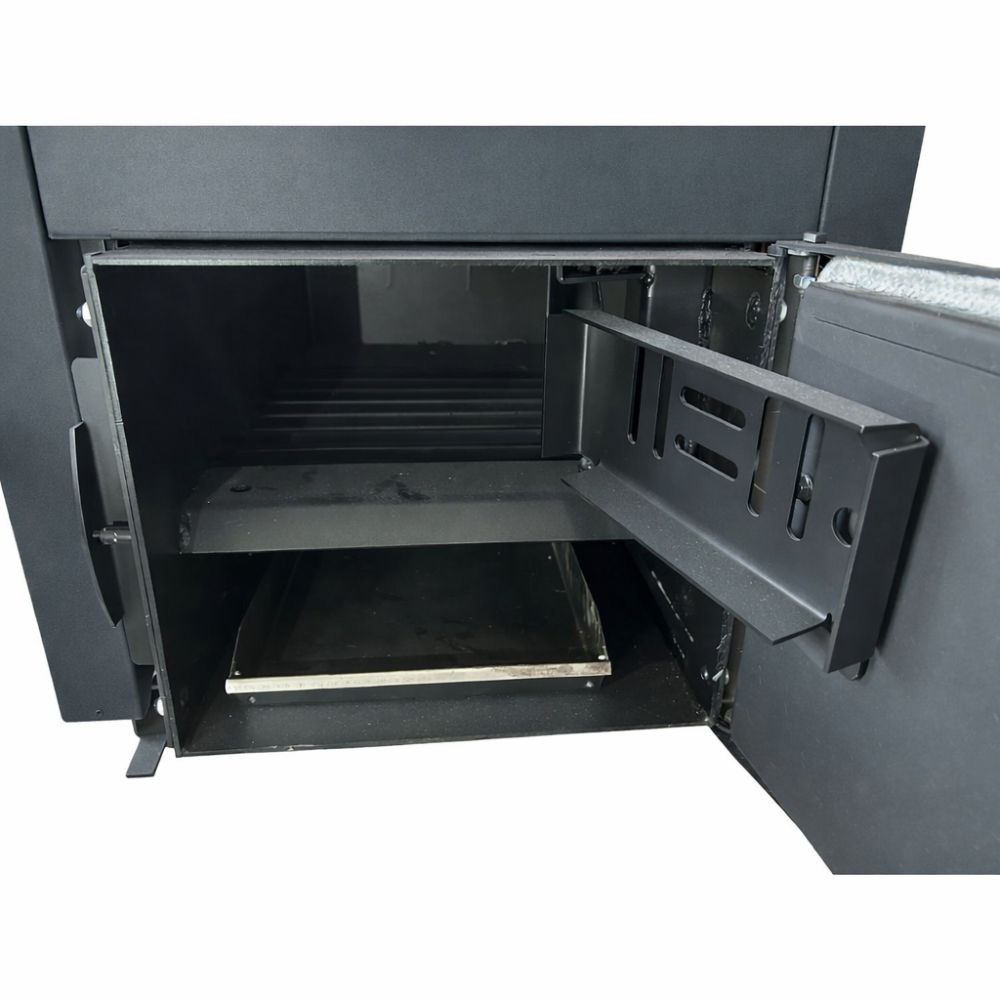

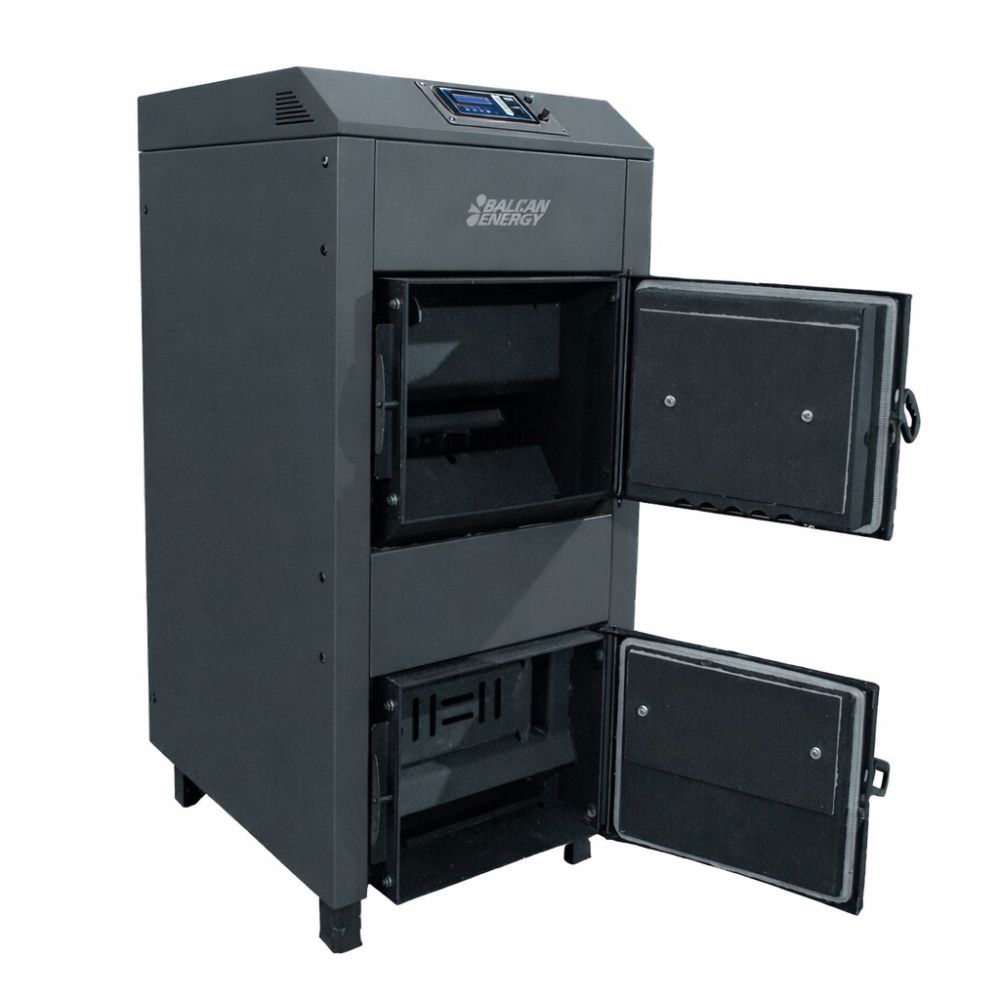

- L'ampio sportello facilita il caricamento della caldaia con ceppi di grandi dimensioni e la pulizia della stessa.

Efficienza

- La camera di combustione è nervata ed i gas di combustione nella camera descrivono un percorso a tre vie, che aiuta a massimizzare lo scambio termico.
- Il percorso tre vie comprende tubi con turbolatori per regolare la velocità dei gas di scarico e ottimizzare l'efficienza. I tubi sono di grande diametro per ottenere un controllo efficace del flusso dei gas di scarico.
- La camera di combustione è completamente circondata dal serpentino d’acqua per migliorare l'efficienza dello scambio termico.
- La caldaia è isolata esternamente con lana di roccia ceramica densa progettata per resistere alle alte temperature.

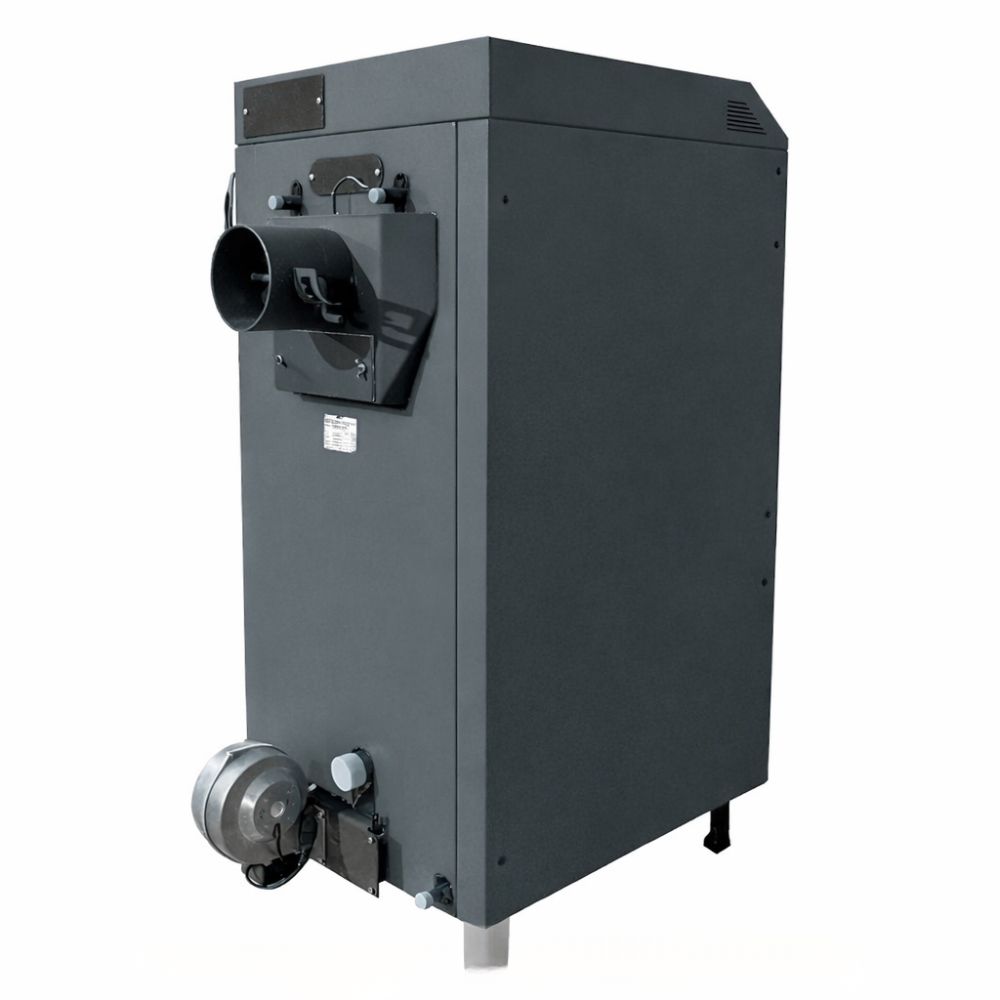

- L'afflusso d'aria è regolato da un ventilatore di alta qualità situato nella parte posteriore della caldaia.
- Un controllore elettronico misura la temperatura dell'acqua nella parte superiore ed inferiore della caldaia, nonché la temperatura dell'uscita dei fumi. Regola automaticamente l'alimentazione dell'aria per ottimizzare la combustione e aumentare il risparmio di carburante.
- Il sistema può essere collegato ad un termostato interno.
- La porta inferiore ha un'apertura di fabbrica per un bruciatore a pellet.


Controllo a microprocessore ST-81 zPID

Funzioni del controllore

• Controllo ventola con step 1 da 0 a 100.
• Controllo della pompa di circolazione del riscaldamento centralizzato.
• Controllo della pompa dell'acqua calda sanitaria.
• Collegamento di un termostato ambiente per una migliore regolazione della temperatura.
• Software zPID per la regolazione automatica dell'aria aspirata, l'ottimizzazione della combustione e il risparmio di carburante.

Descrizione controllore:

• Schermo LCD per visualizzare le letture.
• Due sensori di temperatura dell'acqua nella parte superiore e inferiore dell'alloggiamento della caldaia (sensori di temperatura CH)
• Un sensore dell'acqua calda sanitaria (sensore HCW)
• Un sensore di temperatura fumi.
• Protezione dalle alte temperature con relè termico.
• Il pannello di controllo è realizzato con materiali resistenti sia alle alte che alle basse temperature.

Principio di funzionamento:

Il controllore zPID ST–81 è progettato per caldaie predisposte per riscaldamento con impianto. Controlla il funzionamento di una pompa di circolazione, di una pompa ACS e di un ventilatore ad aria forzata. Esistono 4 diverse modalità di funzionamento, che controllano efficacemente la pompa installata:

• Riscaldamento;
• Priorità caldaia;
• Pompe parallele;
• Modalità estiva.

Il controller misura la temperatura dei gas di scarico e dell'acqua nella parte superiore e inferiore della caldaia e utilizza la funzione zPID per regolare automaticamente l'aria aspirata, ottimizzando la combustione per massime prestazioni e risparmio di carburante.


Caratteristiche di sicurezza

Per garantire un funzionamento affidabile e sicuro della caldaia, sono installati numerosi elementi per garantirlo:

• STB - termostato che interrompe l'alimentazione elettrica in caso di surriscaldamento;
• Valvola di sicurezza a 3 bar, inclusa nel set;
• Scambiatore di calore di sicurezza: in caso di surriscaldamento, lo attraversa acqua fredda, che abbassa la temperatura della caldaia. La caldaia deve essere collegata alla rete idrica tramite valvola termostatica (non compresa nel kit);
• Sistema di controllo elettronico che interrompe l'apporto d'aria alla camera di combustione in caso di surriscaldamento;
• Spegnimento automatico dell'alimentazione dell'aria in caso di interruzione di corrente.

La caldaia è conforme alla norma EN 303-5 e dispone di certificato CE.

Dispositivo caldaia

1 - Camera di combustione
2 - Sportello di rifornimento carburante
3 - Sportello pulizia cenere
4 - Ventilatore di pressione (per caldaie tipo BW-А)
5 - Controllore zPID ST-81 (per caldaie tipo BW-A)
6 – Canna fumaria

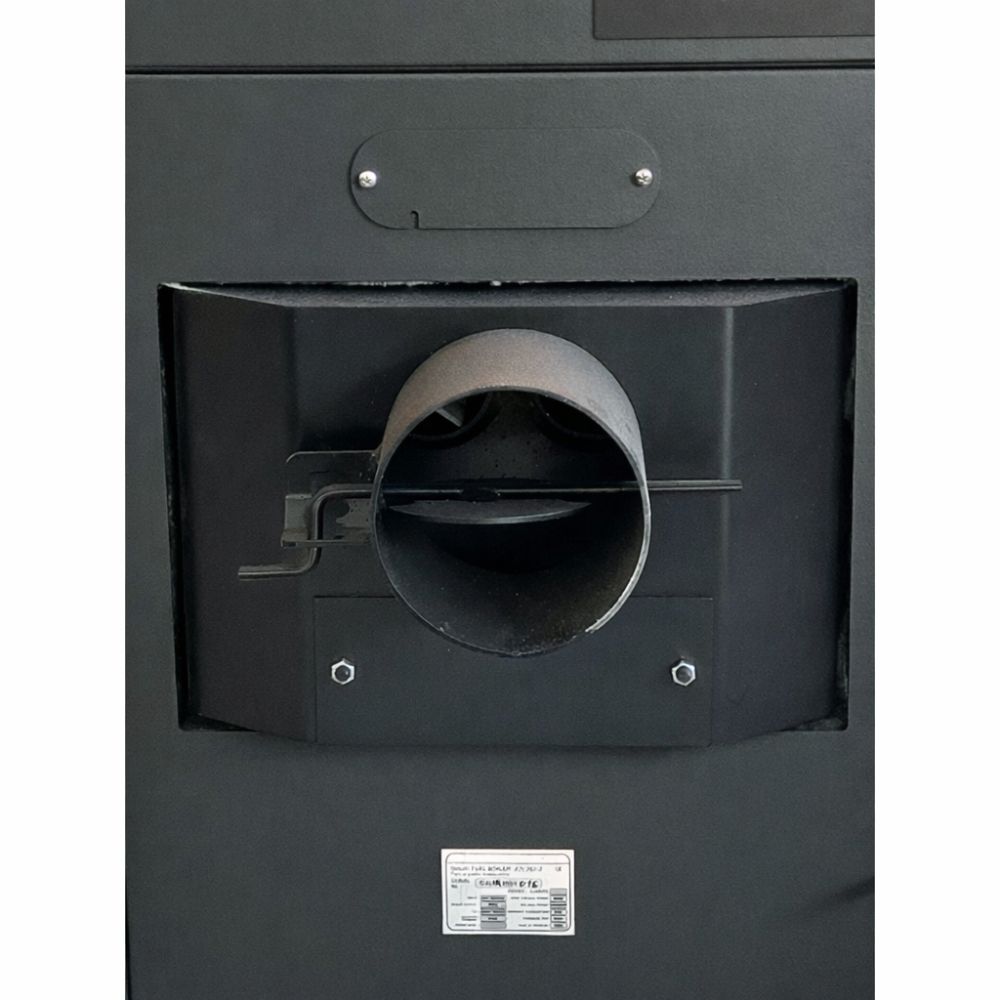

7 - Valvola per la regolazione del tiraggio della canna fumaria
8 - Foro di ispezione per la pulizia della canna fumaria
9 - Termometro a sonda (per caldaie tipo BW-C)
10 - Bobina di emergenza
11 - Valvola per aria secondaria
12 - Valvola alimentazione aria (per caldaie tipo BW-C)
13 - Regolatore meccanico di temperatura (per caldaie tipo BW-C)
14 - Copri presa cavo
15 - Sportello di ispezione sensori
16 - G 1½“raccordo ingresso acqua
17 - G 1½“raccordo uscita acqua
18 - G ½“ attacco per il riempimento e lo scarico della caldaia
19 - Copriforo per fissaggio bruciatore
20 - Sportello di sicurezza per la cenere
21 - Sportello per la messa in sicurezza del fumo
22 - Porta di sicurezza superiore
23 - Portacenere
24 - Distributore d'aria
25 - Fusibile
26 - Termostato sicurezza caldaia – STB


Schemi esemplificativi per il collegamento di una caldaia ad alcuni tipi di impianti di riscaldamento
